Expressió gràfica

Definicions i teoria

La expressió gràfica és el sistema de comunicació visual que utilitza dibuixos i plànols per mostrar idees, objectes i espais. Abans de seguir cal diferenciar entre dibuix tècnic i dibuix artístic. El dibuix tècnic és un dibuix precís i normalitzat que serveix per representar objectes i construccions de manera exacta. En canvi el dibuix artístic és un dibuix que expressa objectes, però també idees o emocions, tal com les percep l’artista.

En el dibuix tècnic podem trobar dos tipus de dibuixos: el croquis i el plànol. El croquis és un dibuix ràpid i a mà alçada que mostra una idea sense massa detalls. El plànol és la representació gràfica detallada i a escala d’un objecte, un edifici o un espai. Generalment, els plànols han de portar acotacions que són anotacions de mesures per indicar les dimensions reals.

En els plànols es representa un objecte de forma proporcional, aixó vol dir que hi ha una relació equilibrada entre les mides d’un dibuix i les de la realitat. Aquesta relació entre la mida del dibuix i la mida real de l’objecte s’anomena escala i s’expressa com dos nombres separats per dos punt (X:X). Indica doncs quantes vegades més gran o més petit és el dibuix respecte la realitat.

Els plànols representen un objecte vist de dalt o altrement dit, la seva planta. Aixó s’anomena una vista però n’hi ha altres com ara l’alçat, que és vist des de davant, el perfil, que és vist des del costat.

Sistema dièdric

Quan volem representar un objecte en un paper, tenim un problema: el món és en 3 dimensions (amplada, alçada i profunditat), però el paper només en té 2 (amplada i alçada). Com podem ensenyar totes les cares d’un objecte de manera clara i precisa? La solució és el sistema dièdric.

El sistema dièdric pot mostrar un objecte des de sis punts de vista diferents; tot i que amb tres ja en tenim prou per fer-nos una idea exacta de l’objecte: són la planta, el perfil i l’alçat. La planta és l’objecte vist des de dalt, l’alçat des de davant i el perfil vist del costat.

Si en aquestes representacions, alguna línia queda tapada per unes altres, s’ha de representar en línia discontínua.

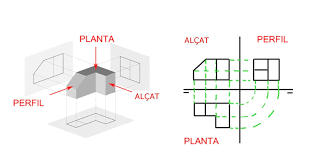

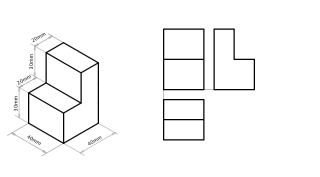

Imatge del sistema dièdric Imatge del sistema dièdric 2

Exercicis i recursos

  • Web amb exercicis online interactius per dibuixar el sistema dièdric a partir d’una figura. [1r-2n ESO] Enllaç
  • La mateixa web però construïnt la figura a partir del sistema dièdric. [1r-2n ESO] Enllaç
  • Fitxa amb exercicis senzills de Picuino [2n ESO] Fitxer
  • Fitxa amb exercicis amb rampes de Picuino [2n ESO] Fitxer

Escales

Les escales són una manera de reduir o ampliar un dibuix, mantenint les proporcions. Però què vol dir mantenint les proporcions? Vol dir que si augmentem o reduïm una part de l’objecte, totes les altres parts augmenten o redueixen en la mateixa mesura.

Una escala és la relació entre la mida del dibuix i la mida real de l’objecte. Sempre s’expressa amb una fracció:

  • 1:1 → Escala natural (el dibuix té la mateixa mida que la realitat).
  • 1:n → Escala de reducció (el dibuix és més petit que la realitat). Per exemple: 1:2 vol dir que el dibuix és la meitat que la realitat.
  • n:1 → Escala d’ampliació (el dibuix és més gran que la realitat). Per exemple: 5:1 vol dir que el dibuix és cinc vegades més gran que la realitat.

Exercicis i recursos

  • Fitxa amb exercicis de totes les dificultats d’escales.[1r-2n ESO] Fitxer
  • Fitxa amb exercicis de totes les dificultats d’escales. Solucionari.[1r-2n ESO] Fitxer

Perspectives

Però el sistema dièdric no és l’única forma de representar objectes de tres dimensions en dues. També es poden fer servir les perspectives. Nosaltres veurem la perspectiva isomètrica i la caballera.

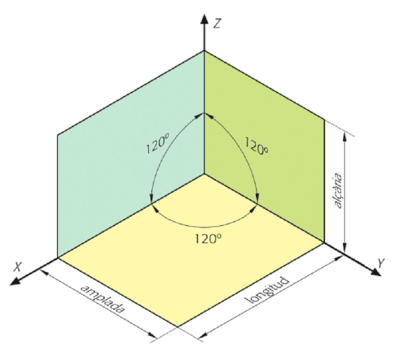

  • La perspectiva isomètrica representa els objectes en tres eixos que formen angles de 120º entre ells. Perspectiva isomètrica

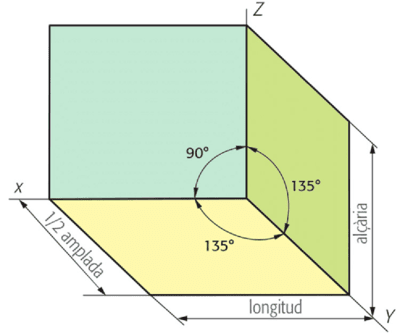

  • La perspectiva cavallera representa els objectes en tres eixos on dos eixos formen un angle recte(90º) i els altres dos formes angles de 135º. Generalment, l’eix que representa l’amplada se li aplica una escala 1:2 per fer que el dibuix sembli més real. Perspectiva cavallera

Crear els eixos pot ser una mica complicat i cal fer servir eines de dibuix tècnic per tal de que quedin bé les representacions. Per tant, per tal de començar es fan servir unes plantilles.

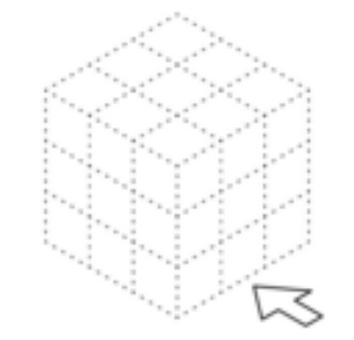

  • Plantilla de perspectiva isomètrica individual. Enllaç
  • Plantilla de perspectiva cavallera individual. Enllaç
  • Plantilla de perspectiva isomètrica i cavallera de pàgina sencera. Enllaç

Exercicis i recursos

  • Web amb exercicis online interactius per practicar la perspectiva isomètrica a partir de pintar. [2n ESO] Enllaç
  • Web amb exercicis online interactius per practicar la perspectiva isomètrica a partir de dibuixar. [2n ESO] Enllaç
  • Web amb exercicis online interactius per practicar la perspectiva cavallera a partir de dibuixar. [2n ESO] Enllaç
  • Exercicis perspectiva isomètrica. [2n ESO] Enllaç
  • Exercicis perspectiva isomètrica i cavallera. [2n ESO] Enllaç
  • Exercicis perspectiva isomètrica i cavallera resolts. [2n ESO] Enllaç

Exercicis i proves

Prova expressió gràfica. [1r ESO] Enllaç
Prova expressió gràfica adaptat. [1r ESO] Enllaç
Prova expressió gràfica solucionari. [1r ESO] Enllaç
Prova escales i sistema dièdric. [2n ESO] Enllaç
Prova escales i sistema dièdric adaptat. [2n ESO] Enllaç
Prova expressió gràfica. [2n ESO] Enllaç
Prova expressió gràfica adaptat. [2n ESO] Enllaç
